| ब्रांड नाम: | GoreLink |
| मॉडल संख्या: | जी323-136-1 |
| एमओक्यू: | 1pc |
| प्रसव का समय: | 1-3 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
ये फाइबर ऑप्टिक पिगटेल फाइबर ऑप्टिक नेटवर्क में एक आवश्यक घटक हैं, मुख्य रूप से फाइबर ऑप्टिक केबलों को उपकरण या नेटवर्क बुनियादी ढांचे के अन्य भागों से जोड़ने के लिए उपयोग किया जाता है।यह एक या दोनों सिरों पर कनेक्टर के साथ पूर्व-समाप्त कई ऑप्टिकल फाइबर की एक रिबन से बना है, अक्सर उच्च घनत्व अनुप्रयोगों के लिए बनाया गया है। यहाँ इसके अनुप्रयोगों का एक टूटना हैः
उच्च घनत्व कनेक्शनः फाइबर ऑप्टिक रिबन पिगटेल का उपयोग अक्सर पैच पैनलों और फाइबर ऑप्टिक संलग्नकों में किया जाता है, जहां स्थान सीमित है लेकिन कई फाइबर कनेक्शन की आवश्यकता होती है।रिबन विन्यास एक कॉम्पैक्ट रूप में कई फाइबर के प्रबंधन के लिए अनुमति देता है.
सरलीकृत वायरिंगः एक पिगटेल का उपयोग करके, एक तकनीशियन आसानी से एक फाइबर ऑप्टिक पैच पैनल और अन्य नेटवर्क उपकरणों (जैसे, स्विच, राउटर,या मीडिया कन्वर्टर्स).
डाटा सेंटर और दूरसंचार
बड़े पैमाने पर फाइबर नेटवर्कः डेटा केंद्रों, दूरसंचार हब और उच्च गति नेटवर्क में,फाइबर ऑप्टिक रिबन पिगटेल्स का उपयोग कई सर्वरों को जोड़ने के लिए आवश्यक घने और उच्च क्षमता वाले केबलिंग का समर्थन करने के लिए किया जाता है, राउटर, या अन्य उपकरण।
सरलीकृत स्थापनाः चूंकि रिबन पिगटेल्स पूर्व-समाप्त होते हैं, इसलिए व्यक्तिगत फाइबरों को स्प्लिस करने की तुलना में स्थापना तेज और अधिक कुशल होती है।
फाइबर ऑप्टिक स्प्लिसिंग
फाइबर स्प्लिसिंग: जहां फाइबर ऑप्टिक केबलों को नेटवर्क में स्प्लिस करने की आवश्यकता होती है, वहां फाइबर ऑप्टिक रिबन पिगटेल्स एक सुविधाजनक समाधान के रूप में कार्य कर सकते हैं। वे कनेक्टरों के साथ पूर्व-समाप्त होते हैं,तो एक बार मुख्य फाइबर केबल के लिए spliced, पिगटेल को तुरंत नेटवर्किंग उपकरण से जोड़ा जा सकता है।
दूरसंचार नेटवर्क
सिग्नल ट्रांसमिशन: फाइबर-टू-द-होम (FTTH) या फाइबर-टू-द-प्रिमाइसेस (FTTP) प्रतिष्ठानों में,पिगटेल का उपयोग आम तौर पर मुख्य फाइबर वितरण को व्यक्तिगत ग्राहक परिसर उपकरणों से जोड़ने के लिए किया जाता है.
नेटवर्क विस्तारः विद्यमान फाइबर ऑप्टिक नेटवर्क में रिबन पिगटेल तेजी से विस्तार, मरम्मत,या नेटवर्क के महत्वपूर्ण पुनर्गठन की आवश्यकता के बिना नए कनेक्शनों के आसान जोड़ने की अनुमति देकर संशोधन.
फाइबर ऑप्टिक परीक्षण
परीक्षण और समस्या निवारणः रिबन पिगटेल्स फाइबर ऑप्टिक नेटवर्क के परीक्षण के लिए उपयोगी हैं। चूंकि वे अक्सर पूर्व-समाप्त होते हैं, इसलिए उन्हें परीक्षण उपकरण से आसानी से जोड़ा जा सकता है,जैसे ऑप्टिकल पावर मीटर या ओटीडीआर (ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर), नेटवर्क की अखंडता और प्रदर्शन को मापने के लिए।
एफटीटीएक्स (फाइबर टू द एक्स) नेटवर्क
एक्सेस नेटवर्क: फाइबर ऑप्टिक रिबन पिगटेल का व्यापक रूप से एफटीटीएक्स नेटवर्क (जैसे, एफटीटीएच, एफटीटीबी, एफटीटीएन) में उपयोग किया जाता है।जहां वे केंद्रीय कार्यालय या वितरण बिंदु से व्यक्तिगत घरों या व्यवसायों के लिए फाइबर ऑप्टिक केबलों को जोड़ने के लिए इस्तेमाल किया जा सकता है.
सामान्य विनिर्देश
|
फाइबर मोड |
मल्टीमोड OM3 50/125um |
||
|
फाइबर की संख्या |
6 फाइबर |
||
|
शक्ति सदस्य |
अरामाइड यार्न |
||
|
केबल व्यास |
0.9mm±0.05mm |
||
|
केबल रंग |
6 रंग |
||
| कनेक्टर | LC | ||
|
चमकाने का तरीका |
यूपीसी |
||
| कनेक्टर का रंग |
बेज (SC,LC) काला (ST,FC) |
||
|
केबल जैकेट |
LSZH |
||
|
केबल की लंबाई |
आदेश अनुरोध के अनुसार |
||
|
ऑप्टिकल प्रदर्शन |
|||
|
पैरामीटर |
मल्टीमोड OM3 50/125um |
||
|
सम्मिलन हानि ((IL)) |
≤0.3 डीबी |
||
|
रिटर्न लॉस ((RL) |
≥30dB |
||
| क्षीणन (dB/KM) |
850nm≤3.0dB 1300nm ≤1.0dB |
||
| तरंगदैर्ध्य | 850/1300nm | ||
| ऑपरेटिंग तापमान | -10 से + 70°C | ||
| भंडारण तापमान | -10 से + 80°C | ||
ऑर्डर करने की जानकारी
|
भाग नं. |
विवरण |
|
G323-136-1 |

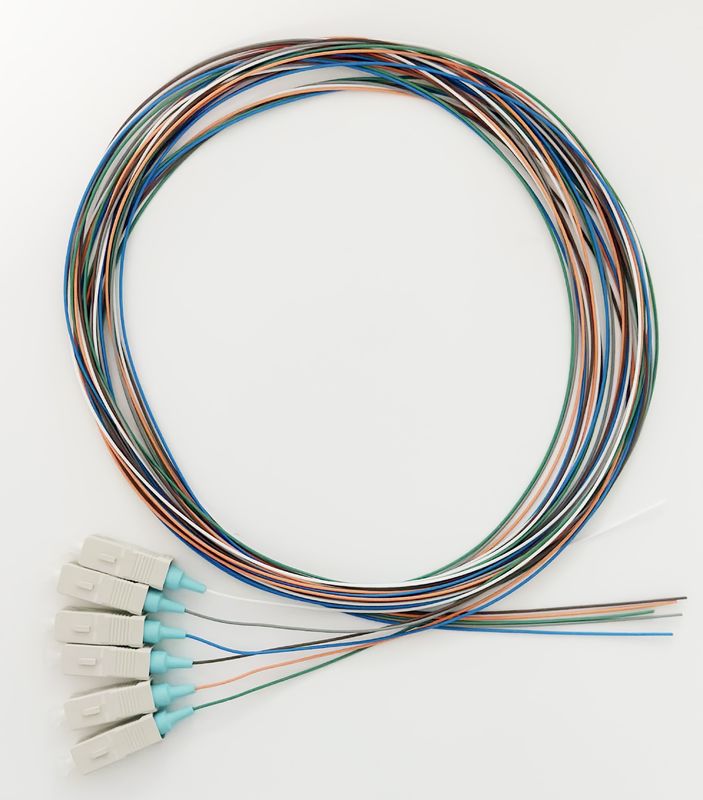

6 फाइबर SC/UPC मल्टीमोड OM3 50/125um, 0.9mm LSZH जैकेट,1m |
|
G323-136-2 |
6 फाइबर एससी/यूपीसी मल्टीमोड OM3 50/125um, 0.9mm LSZH जैकेट एक्वा,2m |
|
G323-136-3 |
6 फाइबर एससी/यूपीसी मल्टीमोड OM3 50/125um, 0.9mm LSZH जैकेट एक्वा,3m |
|
* अनुकूलित |
|
